Befestigungselemente
Unsere Befestigungselemente bestehen aus Gewindebuchse (F2-Type), Mutter (F1-Type), Bolzen (M1-Type) oder Stift, jeweils aufgeschweißt auf (meist) perforierter Grundplatte. Teils kommen auch unperforierte Grundplatten mit runden „Spacern“ zum Einsatz. Unsere Befestigungselemente sind aus Flußstahl gefertigt, sie sind verzinkt und passiviert oder auch in der Edelstahlausführung 316 erhältlich.
Die Befestigungselemente ermöglichen saubere Verbindungen und Krafteinleitungen an Kunststoffteilen durch leichtes Einbetten, Eingießen, Einpressen oder An- bzw. Einkleben.
Eingesetzt werden die Befestigungselemente unter anderem bei CFK und GFK Faserverbundwerkstoffen, SMC- und BMC Teilen, Schaumkunststoffen, Elastomeren und Kautschuken.
Mögliche perforierte Grundplatten:
(S = durchbohrte Grundplatte, wählbar bei F-Typen)
| Bezeichnung | Form | Abmessungen |
|---|---|---|
Q15 (SQ15) | quadratisch | 15x15mm² |
B20 (S20) | rund | Ø 20mm |
B23 (S23) | rund | Ø 23mm |
Q32 (SQ32) | quadratisch | 32x32mm² |
B38 (S38) | rund | Ø 38mm |
T38 (ST38) | rechteckig | 38x15mm² |
B50 (S50) | rund | Ø 50mm |
Q58 (SQ58) | quadratisch | 58x58mm² |
Weitere Typen auf Anfrage
Befestigungselemente-Typen
| Typ | Gewindegrößen | Länge (mm) | |
|---|---|---|---|

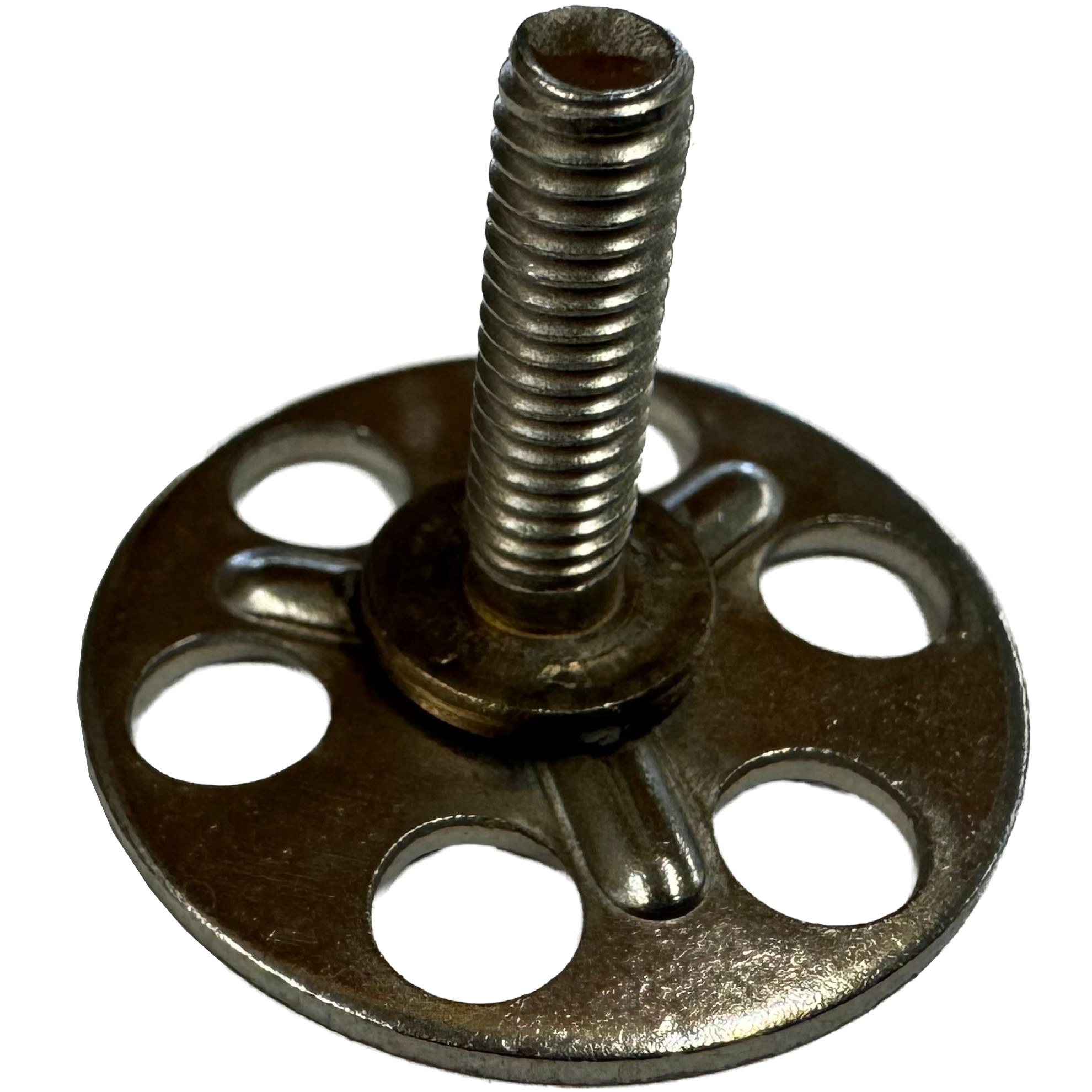

| Typ M1 Außengewinde | M4 | 12 |
|
M5 | 16 | ||
M6 | 20 | ||
M8 | 25 | ||
M10 | 30 | ||
40 | |||
50 | |||
60 |
| Typ | Gewindegrößen | ||
|---|---|---|---|

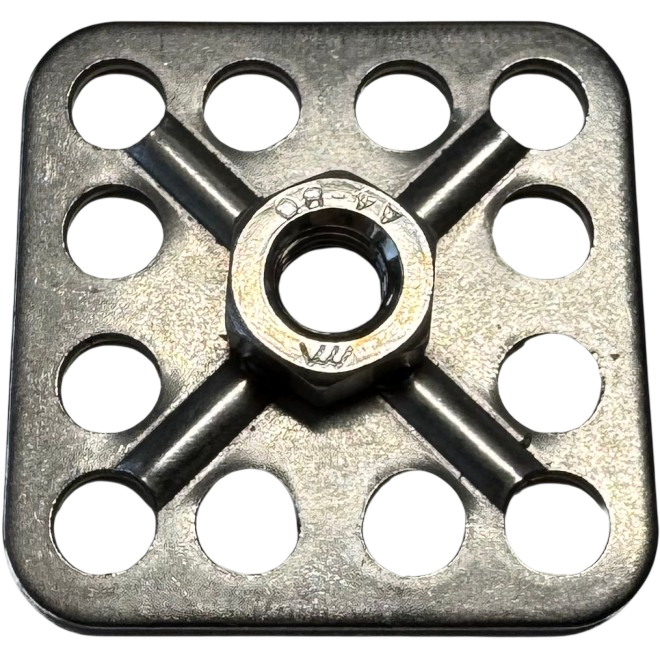

| Typ F1 Innengewinde Mutter | M3 |
| |
M4 | |||
M5 | |||
M6 | |||
M7 | |||
M8 | |||
M10 |
| Typ | Gewindegrößen | Länge (mm) | |
|---|---|---|---|

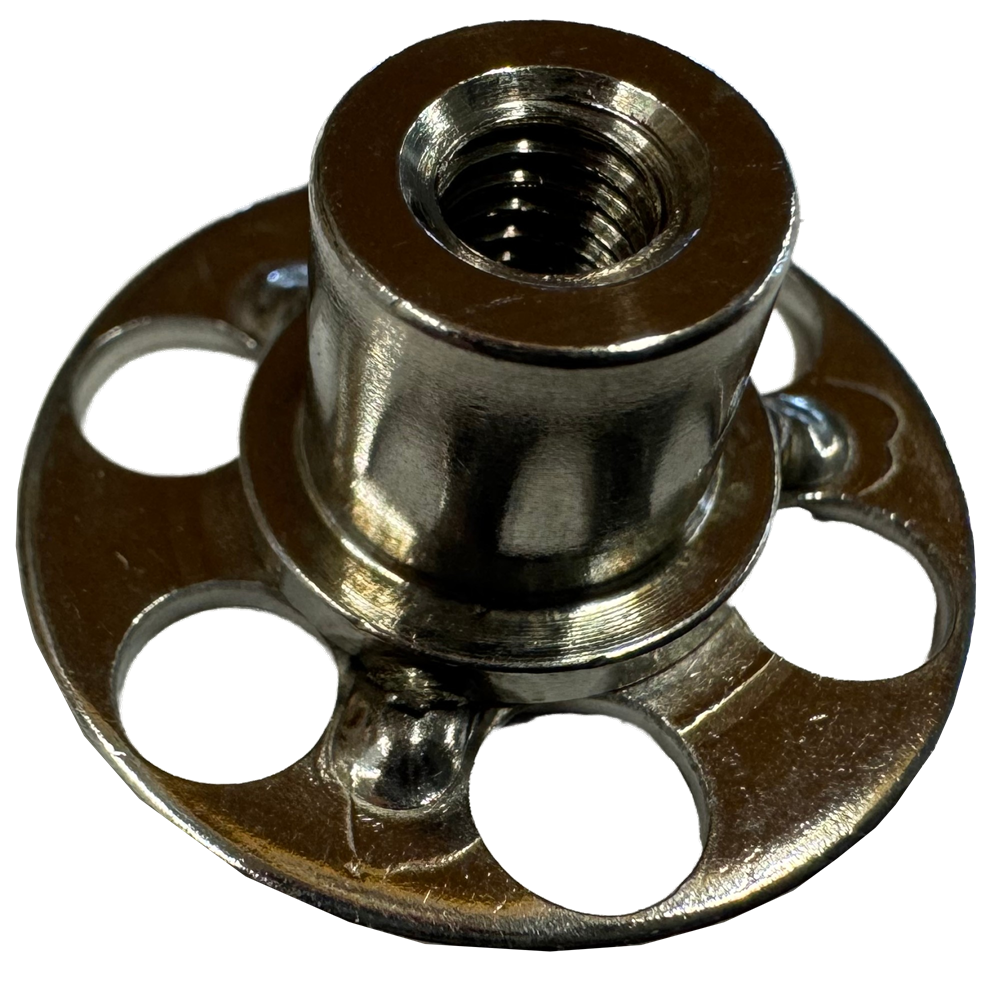

| Typ F2 Innengewinde Gewindebuchse | M4 | 5 |
|
| M5 | 10 | ||
| M6 | 12 | ||
| M8 | 15 | ||
| M10 | 20 | ||
| 22 | |||
| 25 |
| Kabelhalter | Beschreibung | |
|---|---|---|

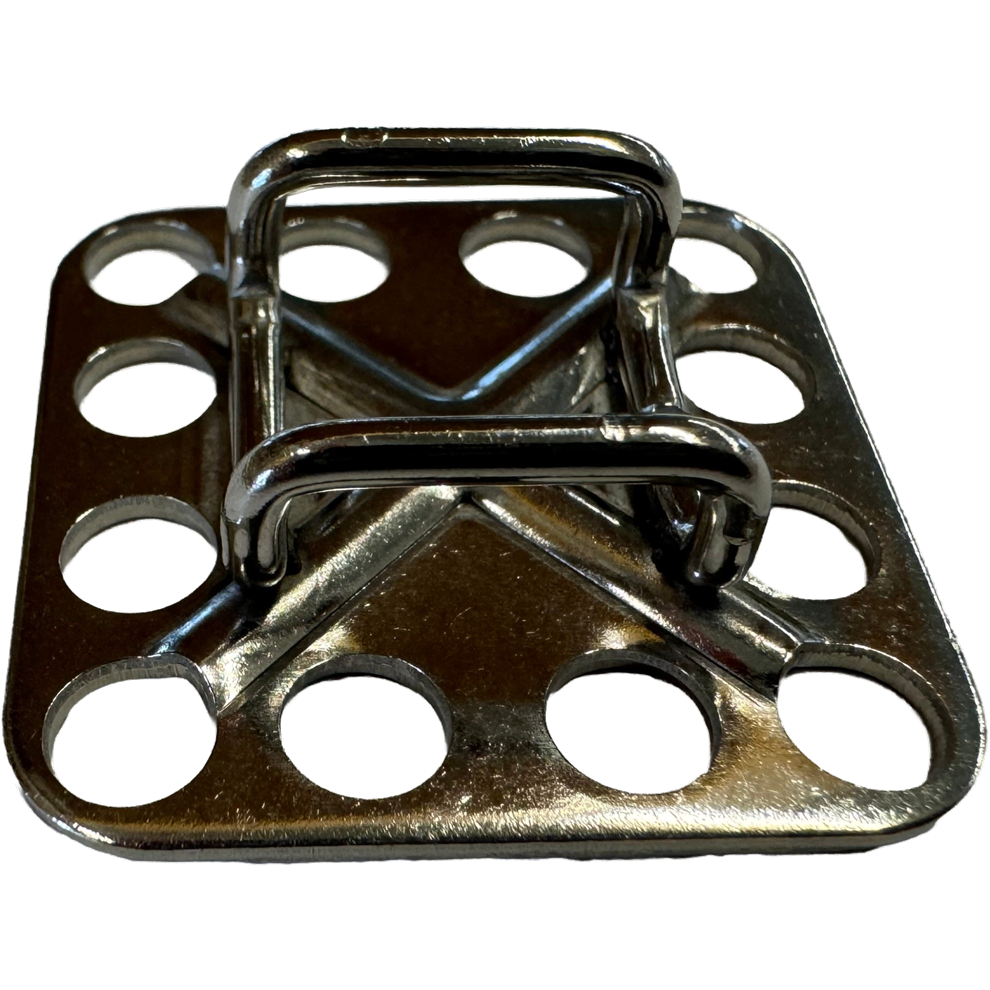

| CableTyrap-12 aus 316 Edelstahl | Befestigungselement mit Kabelhalter 16(außen)x12(innen)mm² Grundplatte 30x30mm² |  |

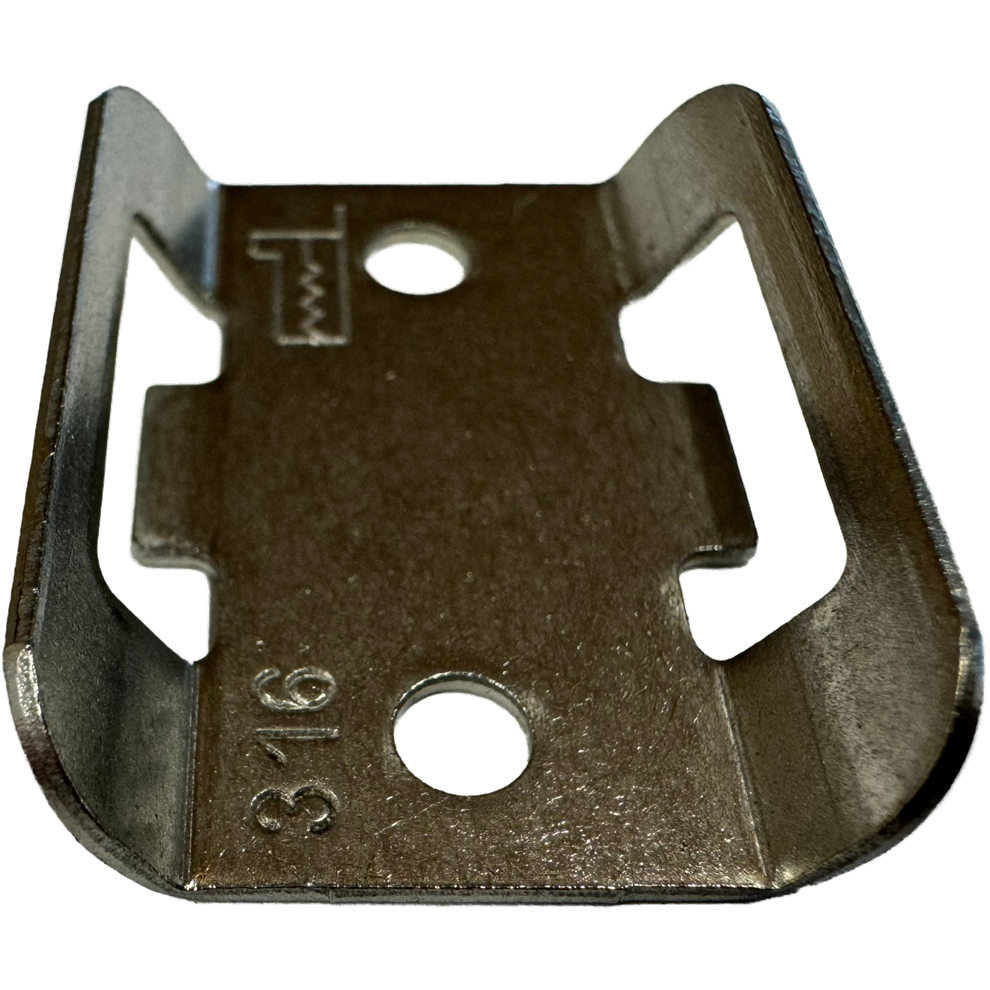

| CableTyrap-R aus 316 Edelstahl | Befestigungselement mit Kabelhalter lxbxh: 32x25x8mm³ Grundplatte mit Löchern, ca. 15x32mm² |  |

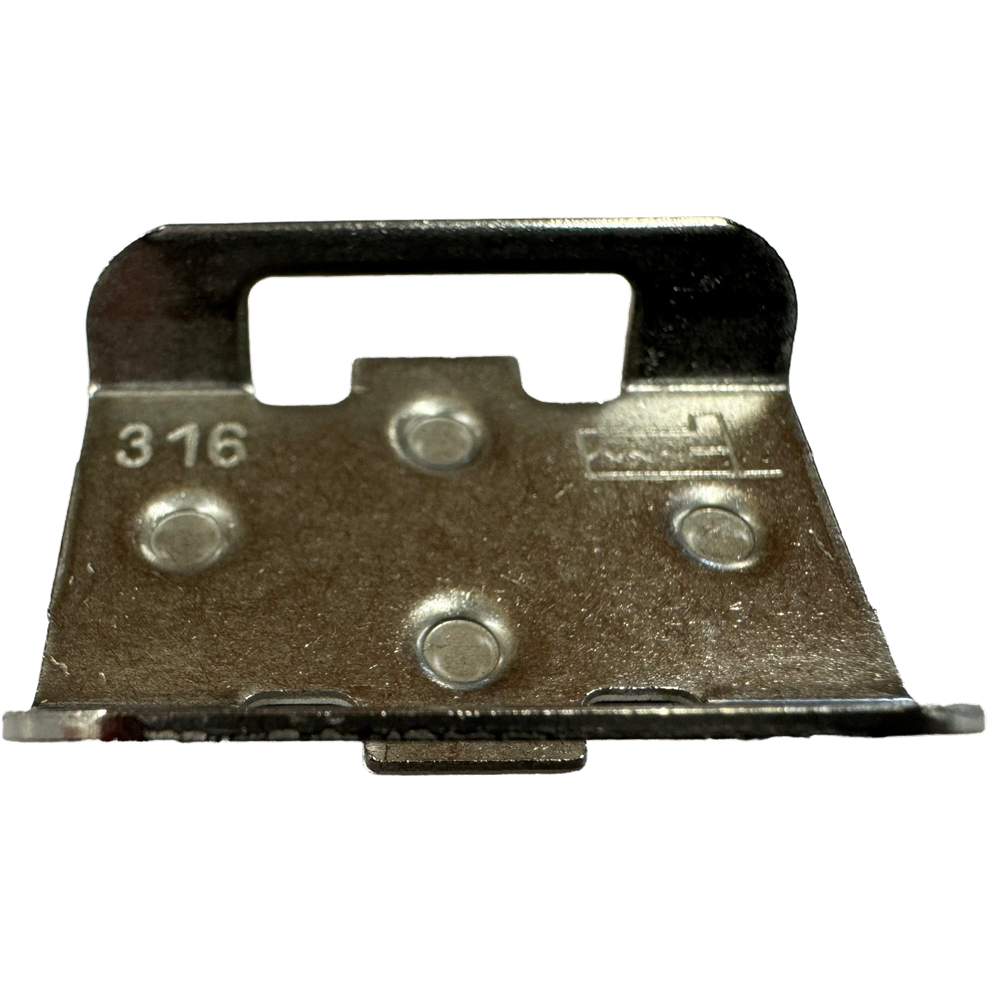

| CableTyrap-RY aus 316 Edelstahl | Befestigungselement mit Kabelhalter lxbxh: 32x25x8,5mm³ Grundplatte mit runden Abstandshaltern, ca. 15x32mm² |  |
Weitere Typen und Befestigungselemente "Stift" auf Anfrage
